Инструкция по смене положения корпуса дымососа.

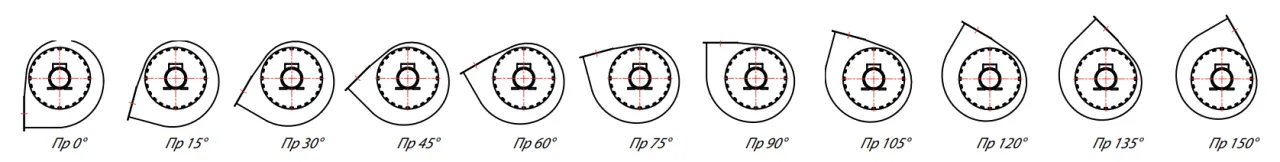

Под индивидуальный проект с особенностями вывода воздуховода для монтажа тягодутьевой машины есть вариант выбора положения выходного патрубка корпуса. Угол «улитки» изменяется каждые 15° в плоскости вращения рабочего колеса.

Пошаговая инструкция:

1.      Нужно убедиться, что в заводском положении при вращении рабочее колесо легко крутится и ничего не задевает (конфузор/внутренние стенки корпуса). Плавно рукой вращайте колесо по направлению вращения.

2.      Используйте подъемный механизм, например кран-балку, учитывая вес больших типоразмеров.

3.      Дымосос перевернуть (положить) на фланец.

4.      Открутить болты, соединяющие корпус с рамой. (Болты расположены по кругу).

5.      Подъемным механизмом плавно поднимается рама от улитки на достаточную высоту, всего на несколько сантиметров (3-5 см.). Важно! При подъеме, раму поднимать строго параллельно плоскости корпуса, чтобы не повредить рабочее колесо.

6.      Повернуть на выбранный угол. (Отверстия заводские для болтов предусмотрены).

7.      Аккуратно опустить.

8.      Вкрутить болты обратно.

9.      Перед затягиванием болтов проверить рабочее колесо на вращение, чтобы легко вращалось и ничего не задевало, смотри пункт 1.

10.    При необходимости, сместить / отрегулировать раму на корпус (≈ 5мм), и еще раз проверить.

Данная инструкция носит ознакомительный характер, мы рекомендуем нашим клиентам указывать необходимый угол поворота корпуса при оформлении заказа.
